三个晶体管的声控开关电路

来源 电原理图
浏览
发布时间 2014-05-25

这种声控开关,可能是非常有用的,例如敲门声或拍手声可以激活一盏灯,灯光几秒钟后会自动关闭。另一种使用在防盗保护,如果有人想打开门或打破东西,灯就会亮起来,这表明有人在家。

该电路可以工作于任何5–12伏直流稳压电源,需要提供合适线圈电压的继电器。

三个晶体管的声控开关电路

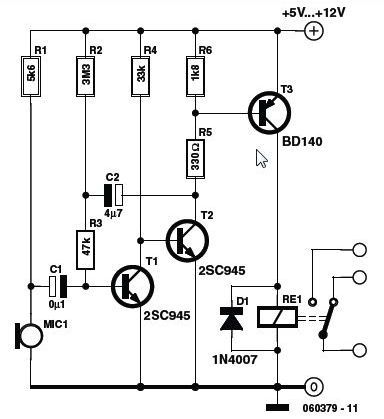

声控开关电路原理图

当你第一次接通电源,因为电容器C2的影响继电器将工作。几秒钟后继电器关闭。你可以通过改变C2值增加或减少延迟时间。较高的值,得到一个较长的延迟时间,反之亦然。不要使用大于47μF的值。

偏置电阻R1在很大程度上决定了麦克风的灵敏度。驻极体话筒通常有一个内部FET里面需要一个偏置电压操作。用于对声音的反应的最佳偏置电平,必须通过试验获得。继电器触点控制高电压设备应注意相关的电气安全措施。
