胆管+IC组合（5670+LM1875）迷你小功放

4.电路板制作

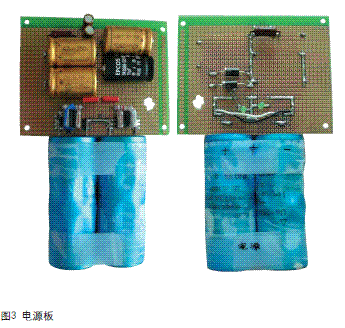

电路板分两块制作，一块为电源板（图3），另一块为放大板，两块板的大小基本一样，约为90mm×75mm。电路板的布局要结合整机的布局来安排（图4）。电路用假双面多孔板焊制，因板面较小，元件排列较紧密，故布线上要花些心思。

5.组装调试

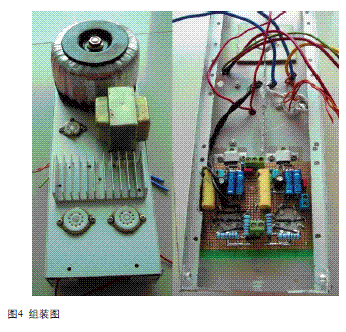

因机壳较小， 组装相对较麻烦，如装好再拆就更麻烦，故力求一次成功。先将管座、扼流圈、电源变压器（加3mm厚的垫片防震）固定在机壳上，并将线整理好特别是灯丝线一定要紧密绞合（图4）。将焊好的功放板装入机壳内、固定。将电源板装入机壳内，连接交流电源，并通电测试整流、滤波后电压是否正常（测试时发现使用的 6Z4老化，整流后只有180V，更换新的后正常）。将电源接入功放板，通电检查有无异常并调整电阻Rk阻值，使高压输出为170～180V，同时测量 A、B、C三点电压分别为125V、2.5V、125.8V左右即可。先不接入信号，输出接上扬声器，旋转电位器，听扬声器有无异常声音。

在测试时发现有“咝咝”声随电位器的变化而变化。将电位器外壳接地后噪声消失了。在不接入音频信号和音频线时，音量开至最大，要离音箱20cm才能听到轻微的“咝咝”声。输入音乐信号，声音出来了。接下来是安装前后面板，固定大电容，将连接线整理顺畅，高压地和低压地要通过1个0.1μF电容与机壳相连。机脚用两块90mm×10mm×15mm的硬海绵代替（图5中的黑色部分），用双面胶粘住，这样效果不错，平稳还防震。由于空间太小，因此未装扬声器保护电路，但此机的开、关机冲击声很小。

6.声音表现

初听声音有些硬，过了一段时间后再与另一台6J1+6N3+LM3886对比，整体上LM1875比LM3886要耐听，声音更柔和，低频的厚实和下潜深度也比LM3886要好，但高频比LM3886要略暗一点。算算材料成本，也就200元左右，值得!
