无线电发射电路基础——认识高频振荡器电路

作者 门宏 来源 《无线电》杂志
发布时间 2011-01-11

2. 元器件选择与自制

VT1和VT2选用9018等NPN型高频小功率晶体管(图15),VD1和VD2选用2CK10等开关二极管。C1 ~ C4选用高频瓷片电容器,电阻无特殊要求。电感线圈需自行绕制。绕制L1的方法是:利用一直径5mm左右的圆棒(例如墨水笔芯)作为模具,用直径1mm的镀银线(也可用裸铜线)在模具上绕10圈,脱胎为空心线圈,并将其均匀拉长为20mm左右,然后另用一截镀银线在线圈中间(5圈处)夹紧并焊牢,作为抽头引线,如图16所示。天线采用一段软导线,其一端接地,然后在L1上缠绕4圈作为L2,余下的拖线即为天线,如图17所示。高频阻流圈L3选用固定电感(图18),也可自制,方法是:利用1MΩ左右电阻作为骨架,用直径0.1mm漆包线在其上密绕90圈,线圈两头分别焊牢在电阻的两引脚上即可,如图19 所示。

无线电发射电路基础——认识高频振荡器电路

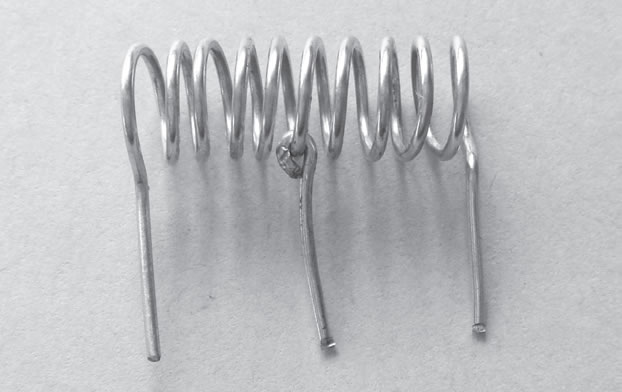

图16 绕制电感线圈

无线电发射电路基础——认识高频振荡器电路

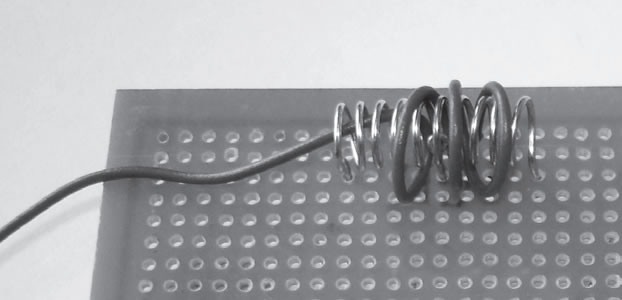

图17 在线圈上绕上软导线

无线电发射电路基础——认识高频振荡器电路

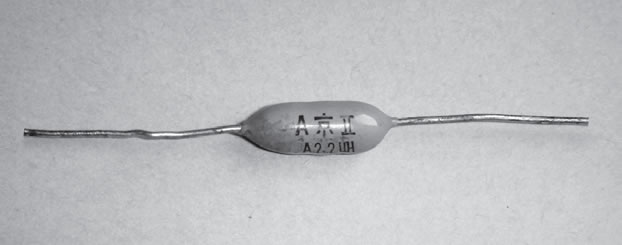

图18 固定电感

无线电发射电路基础——认识高频振荡器电路

图19 L3的制作

3. 制作与调试

整机可用爱好者熟悉的“洞洞板”装制,十分方便。制作好的电路板如图20所示,左侧为天线,右侧经开关S接电源正极,黑线接电源负极。本机安装无误一般不需要调整即可正常工作。如需调节振荡频率,可适当改变C1的大小,或增减L1的匝间距离。

无线电发射电路基础——认识高频振荡器电路

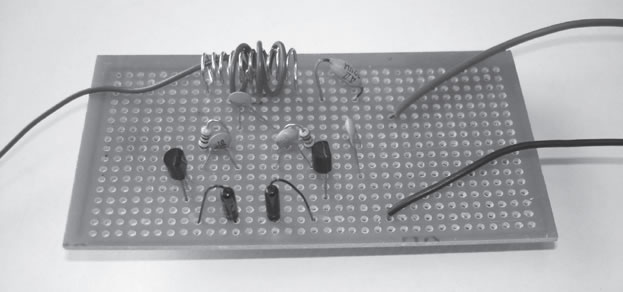

图20 制作好的电路板

用电键取代电源开关S,本机即成为一台简易的等幅无线电发报机,可作为业余无线电爱好者实训之用。

3个电抗中,Xbe、Xce必须是相同性质的电抗(同是电感或同是电容),X cb则必须是与前两者相反性质的电抗,才能满足振荡的相位条件。

电感三点式振荡器电路如图4所示,L1、L2、C4为构成振荡回路的3个电抗,由于振荡回路的3个电抗中有两个是电感,所以叫做电感三点式振荡器。

电感三点式振荡器是利用自耦变压器原理将输出电压U o反馈到输入端的,电感L1和L2可看作是一个自耦变压器,L1上的输出电压U o通过自耦在L2上产生反馈电压Uβ,Uβ与Uo反相而与Ui同相,形成正反馈而使电路振荡。电感三点式振荡器的特点是容易起振,波段频率范围较宽,但振荡输出电压波形不够好,谐波较多。
