无线电发射电路基础——认识高频振荡器电路

高频放大器

无线电发射电路的组成通常包括振荡器、调制器、高频放大器和天线等，如图8所示。高频放大器的作用是将振荡器产生的高频信号放大到足够的功率，送至天线发射出去。数十毫瓦以下的小功率发射装置也可以不用高频放大器，而由高频振荡器直接通过天线发射。

高频放大器是一种选频放大器，它只放大我们需要发射的频率的无线电信号。选频放大器最显著的电路特征是，放大器的负载是LC谐振回路。

高频放大器电路如图9所示。VT为高频放大管，L1与C2组成并联谐振回路，作为VT的集电极负载。L1、C2并联谐振回路的谐振频率为f o ，只有f ＝f o 的信号得到放大，由L1耦合至L2送入天线发射，电路谐振曲线如图10所示。R1、R2为VT的基极偏置电阻。C1为输入耦合电容。

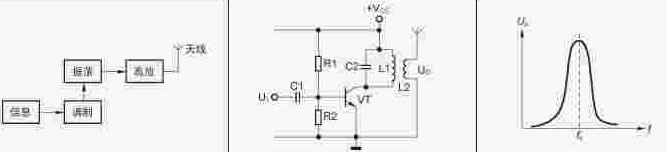

图8 无线电发射电路方框图　　　　　　　　图9 高频放大器　　　　　　　　图10 高频放大器频率曲线

天线

天线是无线电发射和接收系统中必不可少的部分，它承担着向空间辐射无线电波或从空间接收无线电波的重任。天线的形式多种多样，常用的中、短波段天线主要有垂直天线、倒L天线、T形天线、伞形天线、笼形天线（图11）、鱼骨形天线、八木天线（图12）、鞭状天线（图13）等。

小型或业余条件下的无线电发射和接收多采用鞭状天线，例如手机、对讲机、无线电遥控器等。收音机上的拉杆天线就是一种鞭状天线，甚至一根导线也可以成为鞭状天线。当天线的长度为1/4波长时发射效率最高。在天线的根部或中部串入加感线圈可以缩短天线的长度。

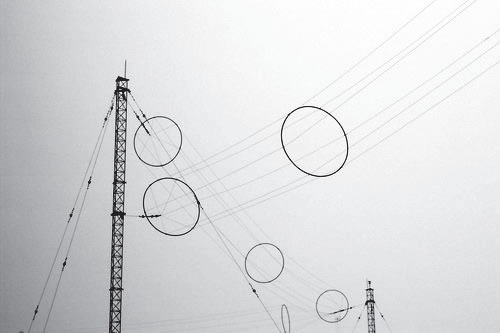

图11 笼形天线

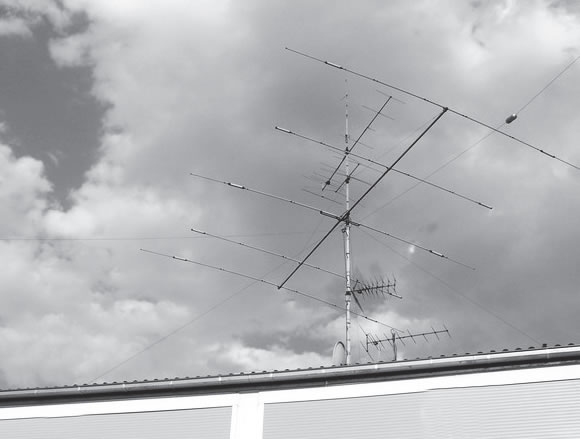

图12 八木天线

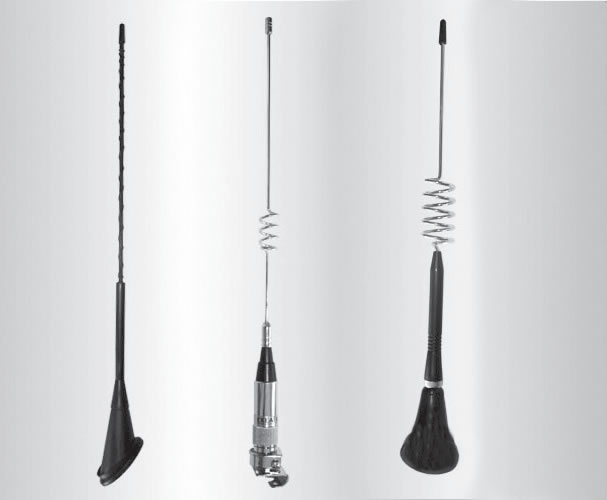

图13 鞭状天线
