用D类功放集成电路TPA3123制作BTL形式放大器

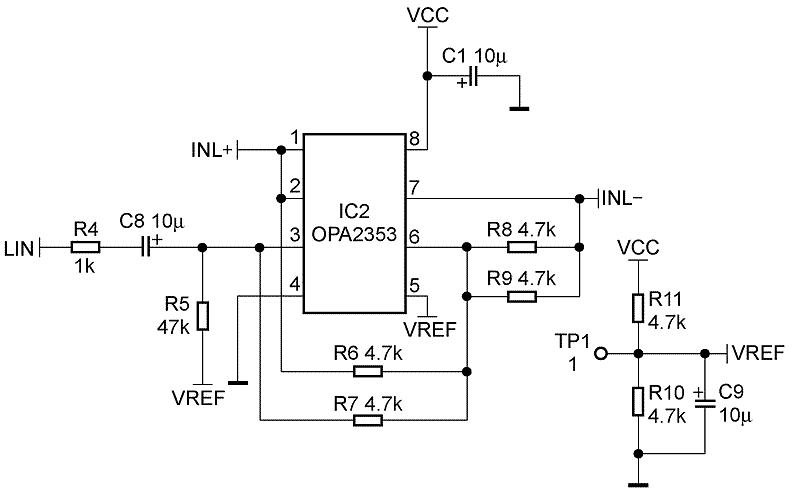

图2  运放组成的单端转差分电路

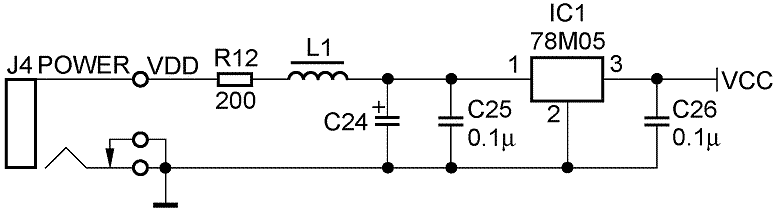

图3  电源电路

说了这么多，差点忘了电路的一个重要组成部分，那就是输入端的单端转差分电路。由于BTL形式的放大器的两个输入端输入的是互为反相的信号，而一般的音频信号为单端共地信号，因此需要一个电路实现单端转差分功能。最简单的实现方法是使用一个双运放，其中一个作为同相比例运放，一个作为反相比例运放，并使其放大倍数分别为1和-1即可。但是这种方法使用的电阻阻值不一致，很难保证输出信号的良好对称。笔者借用了《无线电》2010年第3期那篇文章中介绍的方法，一个运放用作跟随，另一个用作反相放大，电路如图2所示。由于使用的电阻阻值一致，比较容易做到输出信号的良好对称性。

最后需要提一下电源电路。笔者个人认为，给工作在小信号处理状态的运放加上线性稳压电路是很有必要的，所以这里选用高性能的低压、单电源运放 OPA2353，并使用7805稳压为其供电。电源电路如图3所示，由于TPA3123的工作电压高（可以高达30V），串接一个电阻降压很有必要。

元器件选择

每一次的制作中，元器件的选择这一项是至关重要的，因为合适的元器件不仅是电路安全稳定工作的前提，在音频电路中，更会直接影响听感。

在以往的制作中，出于价格的考虑，笔者往往本着实用的原则选用器件，而这回摒弃了这一原则，也小小地“发烧了”一把。

首先是级间耦合电容，首次使用了好评如潮的红色WIMA，而输入耦合电容、+5V电源退耦电容全部使用贴片钽电解电容。值得一提的是，单端转差分电路中用到运放，来自TI的高性能低电压满幅运放OPA2353，2.7~5.5V的单电源电压，低至0.0006%的THD+N以及高达22V/μs的压摆率，在单电源运放中绝对是首屈一指的。最后说句实话，尽管在这些器件上“发烧”了一把，但究竟性能有多大提升，或者说带来的提升是否感觉得到，笔者是不得而知的。

接下来是滤波电感，成品的电感在这种大电流情况下不太可能符合要求了，所以只好自己绕制。笔者选用了铁硅铝材料的磁环，商家介绍这种磁环频率高、不易饱和。买回去不同尺寸的磁环，最后通过边绕边测的方式，确定了如下的制作方法：铁硅铝磁环外径13mm、内径7mm，铜线直径0.8mm，匝数为18匝，实测电感为21μH左右。

最后需要注意的是滤波和退耦电容的选取。因为电源电压较高，一定要注意电容的耐压。笔者打算使用笔记本电脑电源（19V），主滤波电容选用 470μF/25V的铝电解电容。当然，如果PCB空间允许，容量可以选得更大一些。另外要注意AVVC端的退耦电容C9，如果使用贴片的钽电解电容，耐压很难做到很高，因此，在这里用1210封装的10μF瓷片电容代替。电路中其他元器件的选用可以参看实物图。
