用D类功放集成电路TPA3123制作BTL形式放大器

焊接与试听

原则上，电路是要先焊接好一个声道，测试了没问题才继续焊接的，但是笔者忍不住内心的激动，一次性焊完了所有的元器件（相信大多数爱好者经常也有这种冲动），焊接完成的PCB如图6所示。

图6  焊接好的PCB实物

焊接完成后，检查一下电源有无短路、电解电容极性是否装反，确认无误后就可以通电了。通上电源后，看看是否有芯片过热等现象，如果没有，再用万用表测一下输出端的直流电压是否为零，如果是，就可以接上扬声器。图7给出了测试的现场实拍。

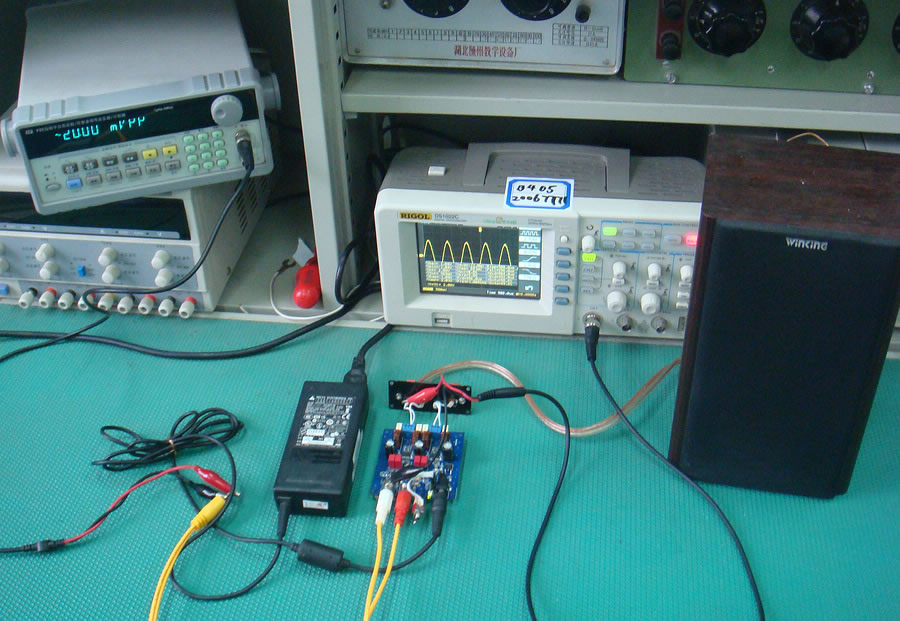

图7  测试现场实拍

接上扬声器后，没有任何反应，笔者以为是开关没有打开，于是用短路帽将SHDN引脚拉至高电平，结果还是没有反应。正当笔者继续检查是否存在故障时，不小心碰到了输入端，扬声器里立即传出了刺耳的噪声。笔者欣喜若狂，将耳朵贴到扬声器上，确实完全听不到噪声，就像没有工作一样。由此看来，PCB上下的功夫没有白费，这款功放在底噪的抑制上做得相当不错了。

接着，将MP3音量调小，输入MP3音乐信号，扬声器里传出干净、清晰的声音，逐渐调大输出音量，音量等级大概在25（总音量 分32级）的时候，声音已开始变得混浊，音箱明显快扛不住了。而此时的输出功率，足以用于家庭影院（笔者在6楼的阳台上试听，能引来1楼方圆20m内邻居的关注）。

值得注意的是，由于功放部分的电压增益超过120V/V，加上单端转差分电路2V/V的增益，整机增益高达240V/V，所以输入音频信号电平值一定要足够低，否则很可能瞬间输出过大而损坏扬声器。

接下来，将音源改为电脑的内置声卡输出，将音频线插入电脑耳机插孔，扬声器里传出明显的噪声，只有当音量调大时方能将噪声掩盖。换上笔者以前用 PCM2912制作的声卡，则完全听不到噪声。这一区别在平时使用普通耳机时听不出来，使用普通的小功率有源音箱也听不出来，而换成高增益的大功率功放，则将噪声放大到很明显的水平了。
