用D类功放集成电路TPA3123制作BTL形式放大器

作者 任杰 来源 《无线电》杂志
发布时间 2011-01-07

组装

加工好的外壳如图9所示。外壳为铝合金材料,尺寸为100mm×70mm×25mm,背板上装输出接线端子,面板上只有输入端子、开关、电源接口以及工作指示灯。PCB的尺寸是严格按照外壳尺寸设计(70mm×76mm),宽度上正好插入外壳内部的槽中,长度上空出的一截裁剪一块洞洞板来填充。

用D类功放集成电路TPA3123制作BTL形式放大器

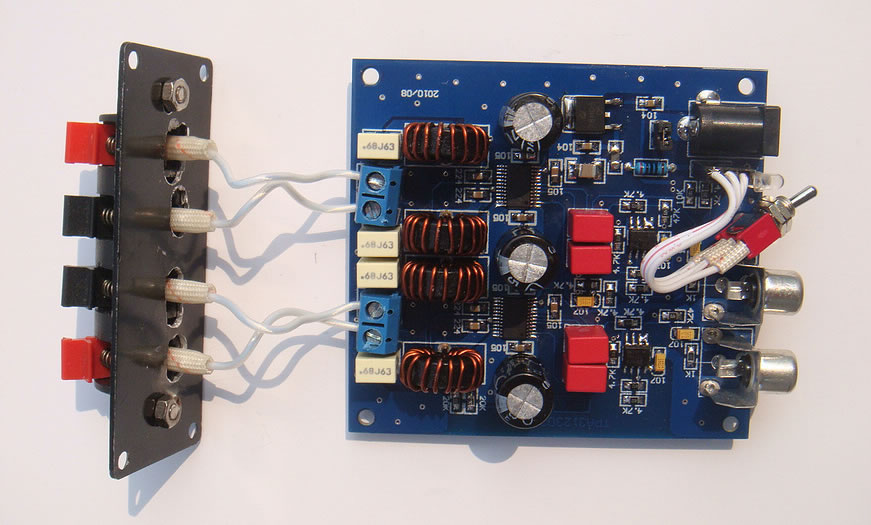

图10  准备装入外壳的PCB

用D类功放集成电路TPA3123制作BTL形式放大器

用D类功放集成电路TPA3123制作BTL形式放大器

用D类功放集成电路TPA3123制作BTL形式放大器

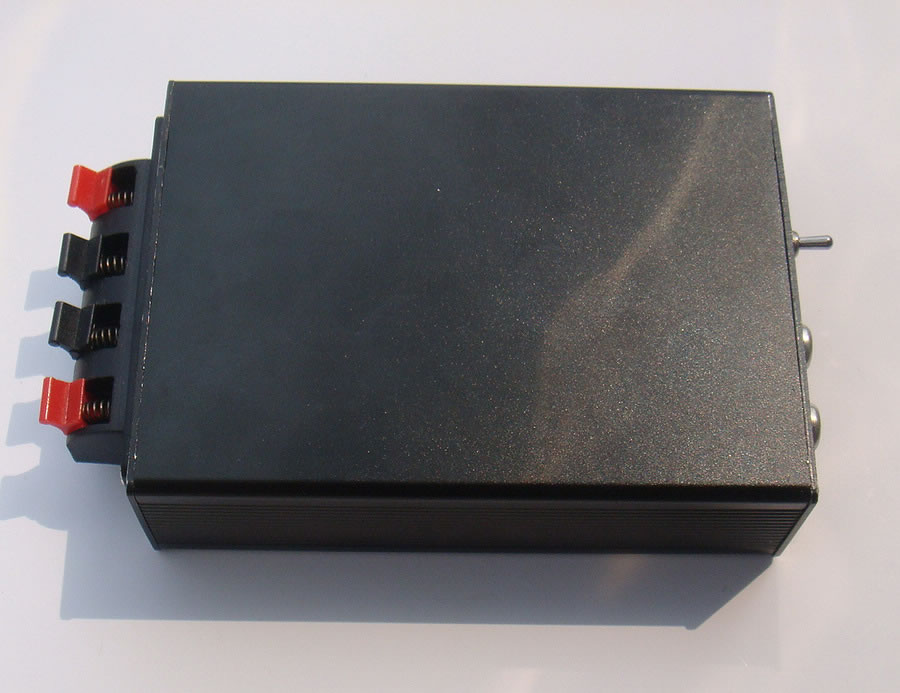

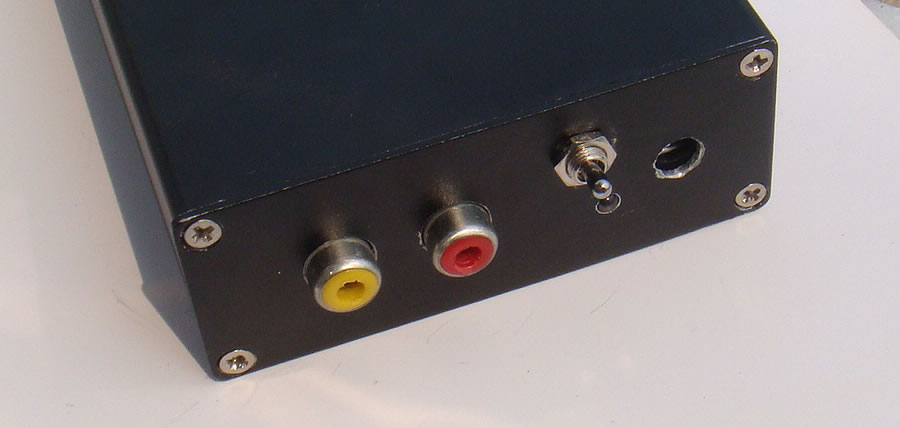

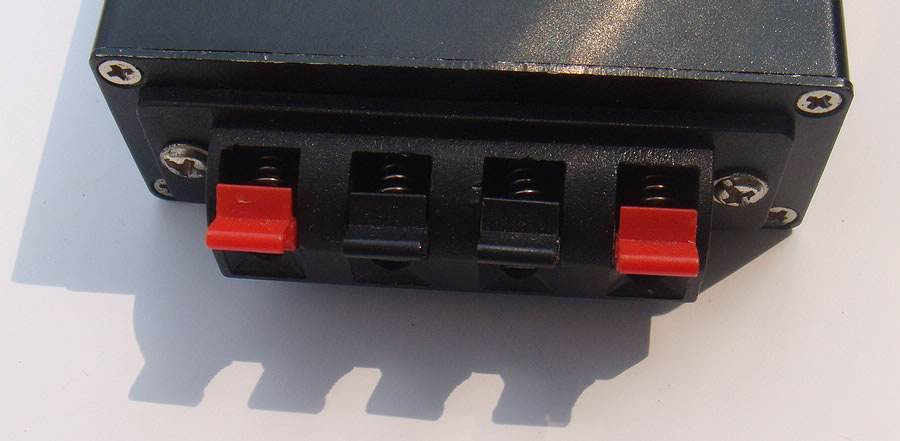

图11  组装完成的功放外观

图10中红色的小开关是笔者费了不少时间才找到的,产自中国台湾,质量非常不错。最后就是将PCB插入外壳,这一步需要注意的是,尽量使铜片散热器保持平整,并调整其高度,使其能够紧贴在外壳上,以利于散热。由于散热器和输入端子的外壳都是接地的,在这里不需要考虑绝缘的问题。图11为组装完成的功放,如此纤小的体积,很难想象它能迸发出惊人的强劲功率,同等输出功率的AB类功放,大概仅散热器就有五六个这么大吧。

结语

写下这篇文章的心情是异常兴奋的,迫不及待地想与读者分享成功的喜悦。做了不少的音频功放,这次称得上是像模像样的,尽管没有作类似上一次的波形测试,但是它令人满意的听感、极低底噪以及强劲的输出功率,让笔者感受了极大的制作乐趣。
